Perbedaan Kabel Straight dan Cross Kabel straight di gunakan untuk menghubungkan ke perangkat yang berbeda, sedangkan kabel cross di gunakan untuk menghubungkan ke perangkat yang sama. Kabel Straight memiliki urutan warna yang sama di setiap ujungnya, sedangkan kabel cross memiliki urutan warna yang berbeda di setiap ujungnya.
Kabel UTP Adalah Singkatan Dari{Unshielded Twisted Pair}Adalah suatu kabel yang digunakan sebagai media/alat
Penghubung Antara Computer Dan Peralatan Jaringgan Seperti {HUB,SWITCH}.
1.Kabel Straight
Kabel straight digunakan untuk menghubungkan 2 device/alat yang berbeda Jenis.
Contoh penggunaan kabel straight adalah sebagai berikut :
– Menghubungkan antara computer dengan switch
– Menghubungkan computer dengan LAN pada modem cable/DSL
– Menghubungkan router dengan LAN pada modem cable/DSL
– Menghubungkan switch ke router
– Menghubungkan hub ke router

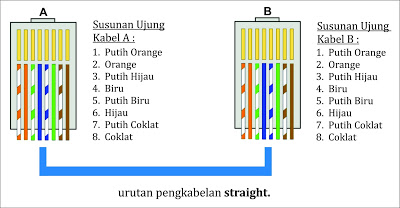

Susunan Warna Kabel Straight:
Konektor A Konektor B
-Putih-Orange -Putih-Orange
-Orange -Orange
-Putih-Hijau -Putih-Hijau
-Biru -Biru
-Putih-Biru -Putih-Biru
-Hijau -Hijau
-Putih-Coklat -Putih-Coklat
-Coklat -Coklat
2.Kabel Croos
Cross merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua, digunakan untuk menghubungkan 2 device/alat yg sama.
Contoh penggunaan kabel cross adalah sebagai berikut :
Susunan Warna Kabel Cross :
Konektor A Konektor B
-Putih-Hijau -Putih-Orange
-Hijau -Orange
-Putih-Orange -Putih-Hijau
-Biru -Biru
-Putih-Biru -Putih-Biru
-Orange -Hijau
-Putih-Coklat -Putih-Coklat
-Coklat -Coklat
